Otomatik Sulama Sistemlerinin Projelendirilmesi
Taslak Plan ve Dizayn
Bir sulama sistemi dizayn edilirken ilk adım arazinin ölçülmesi ve sert zeminlerin belirlenmesidir.

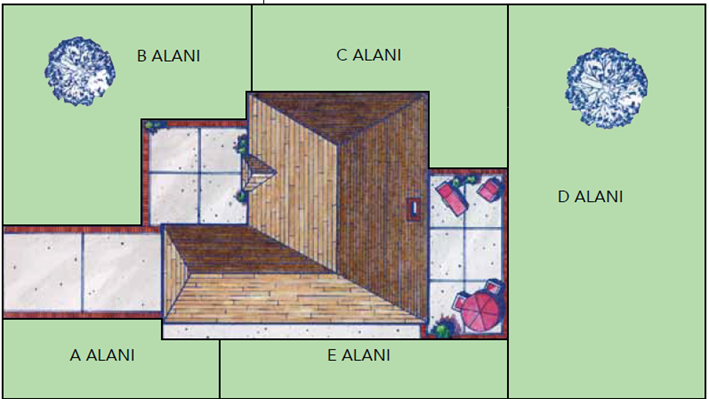

Taslak plan, mümkün olduğunca büyük dikdörtgen veya kare şeklindeki bölgelere ayrılmalıdır. Ayrılan bölgeler isimlendirilmelidir.
Peyzaj Sulama Projelendirmesi Adımları
- Veri Toplama
- Sprinkler Seçimi
- Sprinkler Yerleşimi
- İşletme Birimlerinin Belirlenmesi
- Borulandırma
- Boru Çaplarının Belirlenmesi
- Uygun Kontrol (Otomasyon) Sisteminin seçilmesi
- Sistem Bilgi ve Detaylarının verilmesi
Veri Toplama
1.Vaziyet Planı
2.Topoğrafya Haritası
3.Peyzaj Projesi
4.Su Kaynağı
Sprinkler Yerleşiminin Önemi
Kare Yerleşim
Üçgen Yerleşim

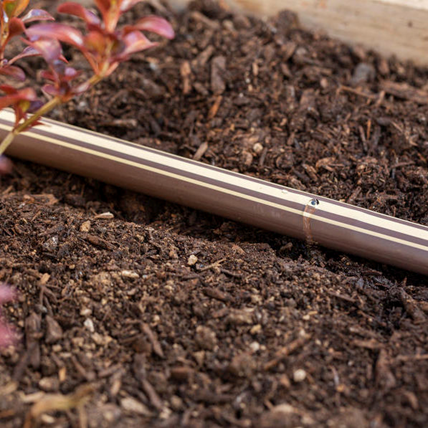

Mikro Sulama, damlama boruları
Hat içi basınç dengeleyici damlatıcılar yüksek performans sağlar.
Dahili çekvalf, emitör tıkanmasını ve atık akışını önler.
30 cm ve 50 cm’lik mevcut damlatıcı aralığı.

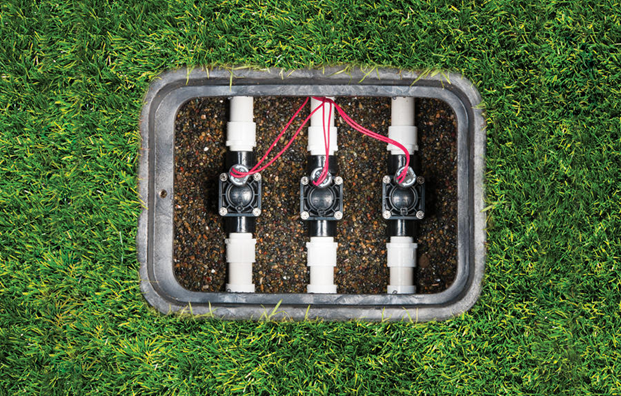

Vanalar

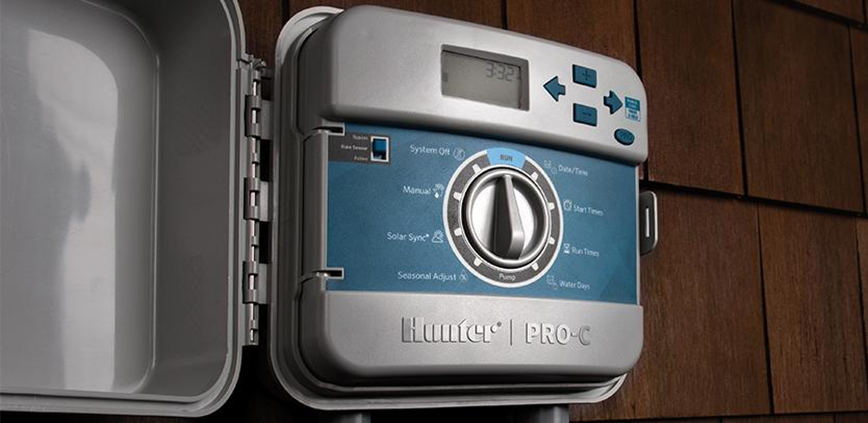

Sulama Kontrol Ünitesi Nedir?
Doğru miktarda suyu, doğru zamanda, gerekli süre boyunca uygulanmasını sağlayan sistemlerdir.
Peyzaj Sulamasında Proje ve Dizayn

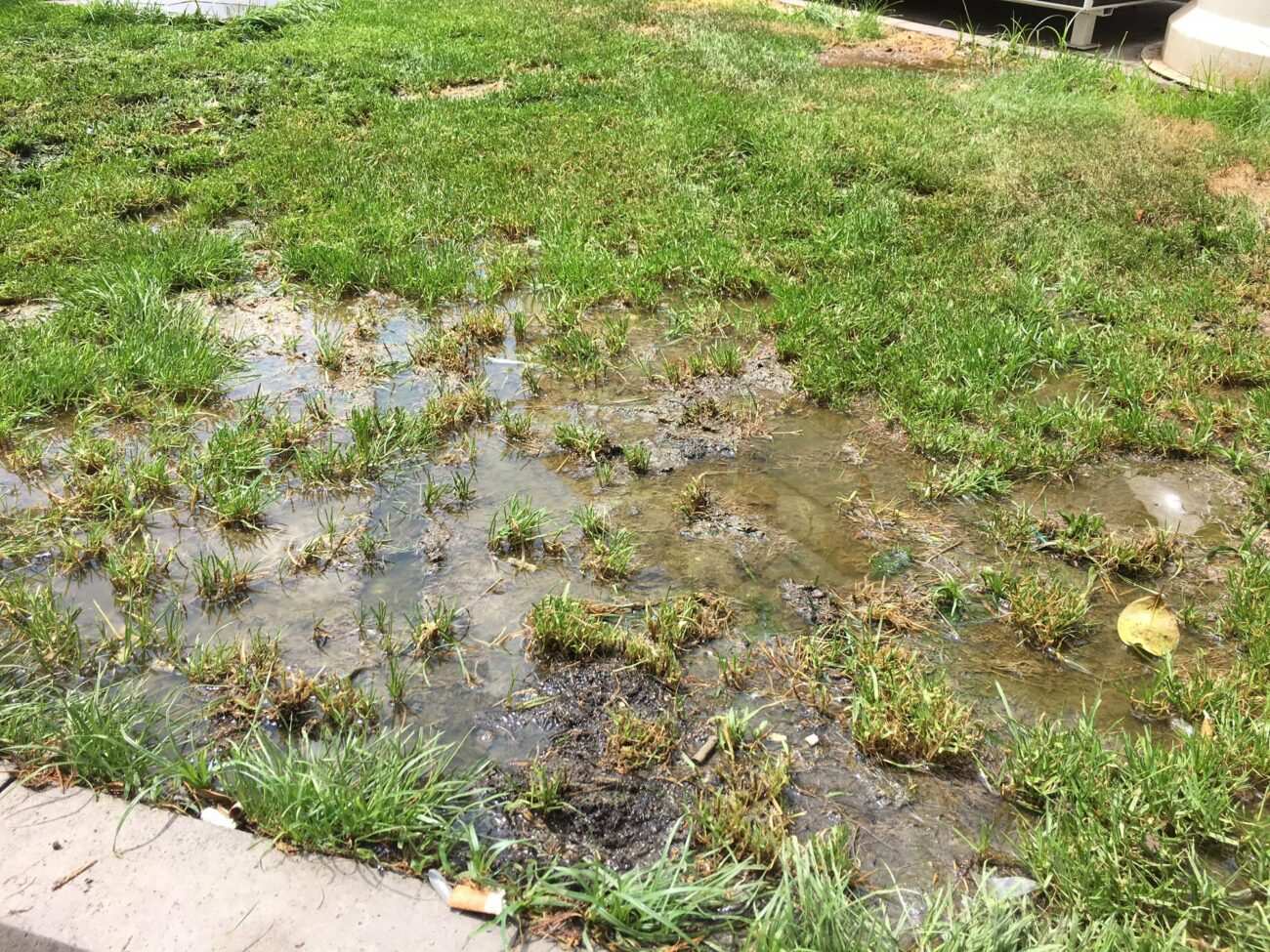

Peyzaj alanları yaşam kalitesini artırır. Aşırı su kullanımı ve yüksek bakım masrafları doğru olmayan sulama projelendirmesinden yetersiz ve su yönetiminden kaynaklanır.
Verimli bir peyzaj sulaması yapıldığından emin olmak için dört ana prensibin oluşması gerekmektedir:
1-Uygulanan su miktarının, bitki ve toprağa uygunluğu
2-Su uygulamasının bitki ve havaya uygun zamanlanması
3-Suyun üniform ve efektif şekilde uygulanması
4-Suyun bitki kök bölgesine israf edilmeden uygulanması
Topraktaki Mevcut Su
Toprak, bir sünger gibi suyu emer ve tutar.
Belirli bir doku ve hacme sahip toprak, belirli bir miktarda suyu tutacaktır.
Toprağın suyu emme hızı, verebileceğiniz su ve uygulama (yağmurlama) hızını etkiler.
Toprağın suyu tutma kabiliyeti ve tutabileceği maksimum su miktarı, sulamanın uygulanma şeklini ve süresini büyük ölçüde etkiler.
Sulama Sisteminin Kapasitesinin Belirlenmesi

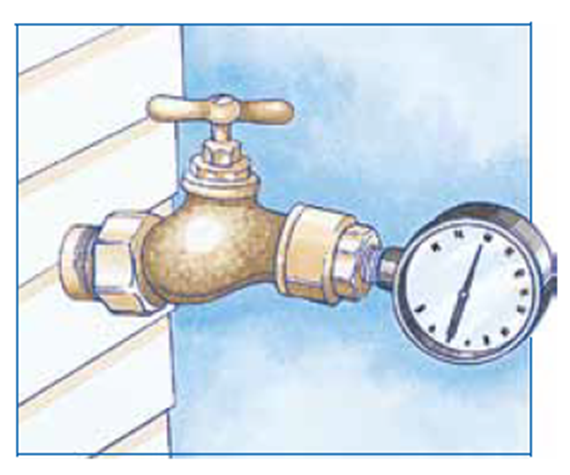

1. Su Basıncının (kPa, Bar) Belirlenmesi
Su kaynağına en yakın su çıkışına bir manometer bağlanır. Su akışı sağlandığında elde edilen en yüksek değer kPa ya da Bar cinsinden static su basıncını gösterir.
2. Suyun Hacmi (l/dak)
Suyun hacminin ölçülebilmesi için, su kaynağından saatte ne kadar su alınabileceğinin bilinmesi gerekir. Bunun için hacmi bilinen bir kabın ne kadar sürede doldurulduğunun ölçülmesi, bu değerin saat cinsinden yazılması yeterlidir.
3. Sistemin Hidrolik Kapasitesi
Sistemdeki su basıncının ve su hacminin belirlenmesi ile sistemin hidrolik kapasitesi oluşturulmuş oldu. Projelendirme sırasında bu maksimum değerlerin aşılması yetersiz suya ya da aşırı basınç ve su darbelerine neden olabilir.

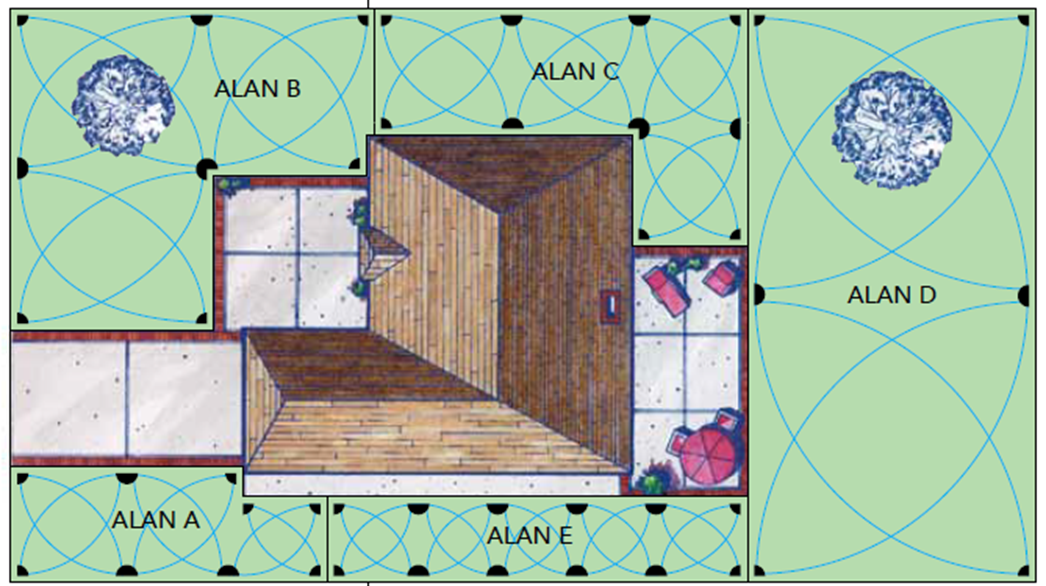

Sprinkler Başlıklarının Yerleri
Sprinkler başlıkları alandaki mesafelere göre belirlenir.
8 metreden uzun aralıklarla yerleştirilen alanlarda rotor kullanılması,
3 – 5,5 metre aralıklarla yerleştirilen alanlarda sprey kullanılması genellikle uygulanan bir yöndemdir.

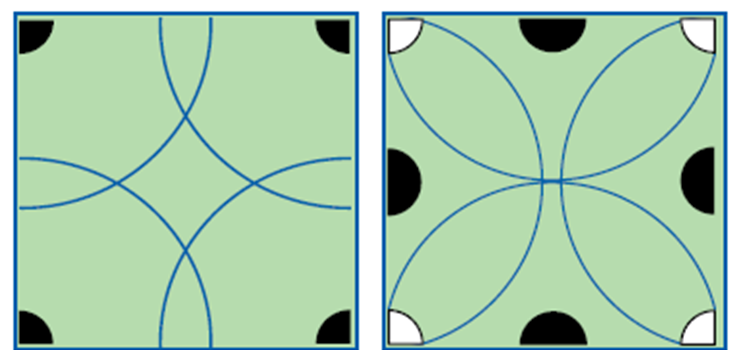

Başlıklar yerleştirilirken köşeler kritik noktalardır. Sprinkler başlıkları ilk önce köşelere yerleştirilmelidir. Daha sonra kenarlar boyunca sprinkler başlıkları yerleştirilmeye devam edilmelidir.

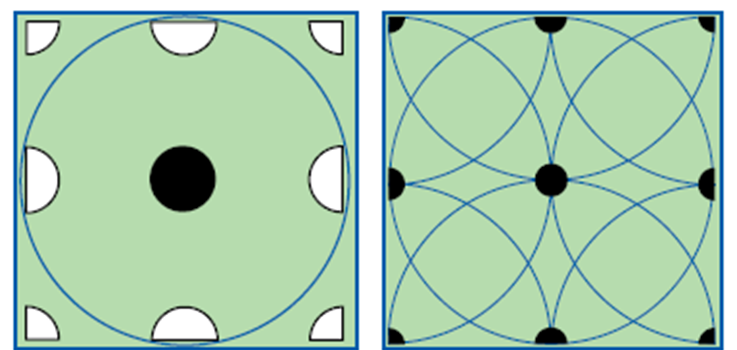

Çok geniş alanlarda, köşeden köşeye ve kenardan kenara kapsama alanı sağlanamıyorsa ortada da başlık uygulaması gerekebilir.

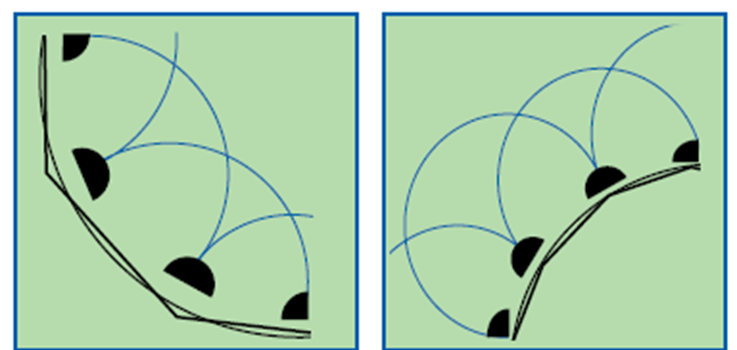

Son olarak kavisli alanlar bir seri düz çizgi üzerinde aynen köşelerde ve kenarlarda yerleştirildiği gibi yerleştirilmelidir.

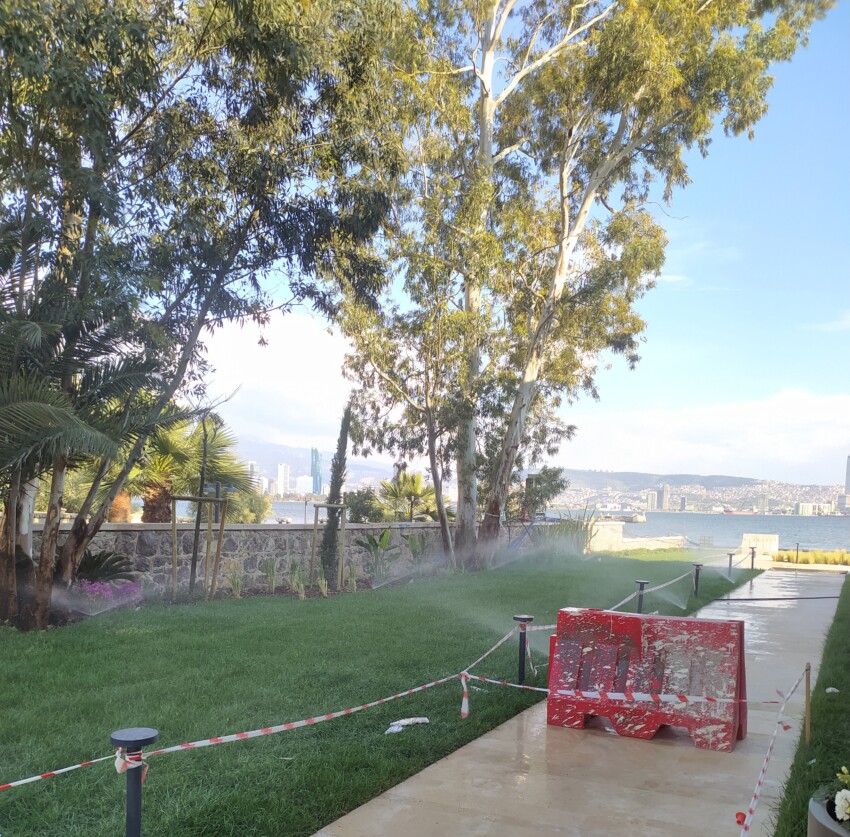

Sprinkler başlıklarının yerleştirilmesi sırasında tüm başlıkların birbirini örtecek şekilde sulama desenine sahip olması gerekmektedir.

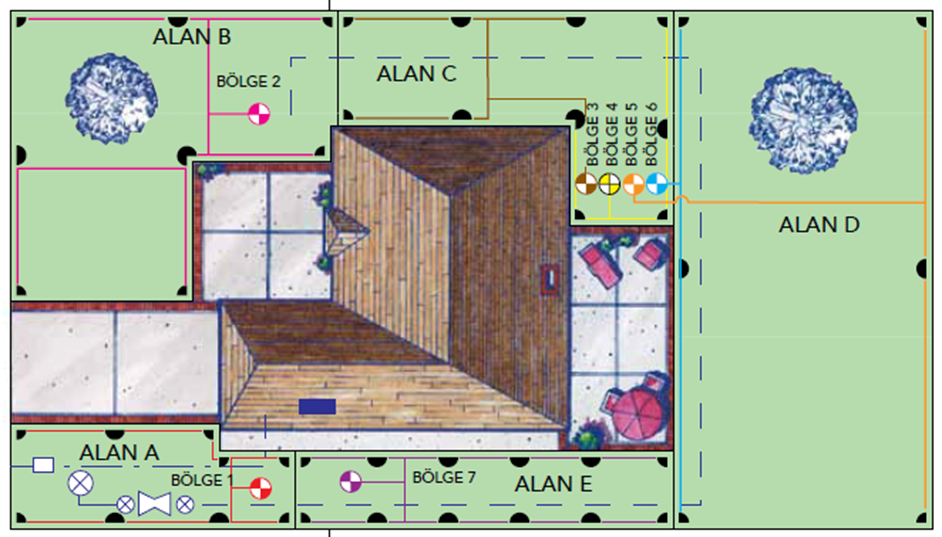

Sprinkler Bölgelerinin Ayrılması
Hidrolik kapasite elverdiğince sulanacak alan bölgelere ayrılmalıdır. Her bölgenin su tüketimi hidrolik sınırdan daha yüksek olmalıdır.
Vanaların Konumlandırılması
Plandaki her bölge kendine ait bir vanaya sahip olmalıdır. Vanalar, sprinkler başlıklarına gidecek suyun kontrolünü sağlar.
Boruların Konumlandırılması
Sulama sistemlerinde iki grup borulama uygulanmaktadır.
1.Ana Hat: Sistemde yer alan vanalara suyu ileten hatlardır.
2.Lateral Hat: Sistemde suyun, vanalardan sprinkler başlıklarına ileten hatlardır.

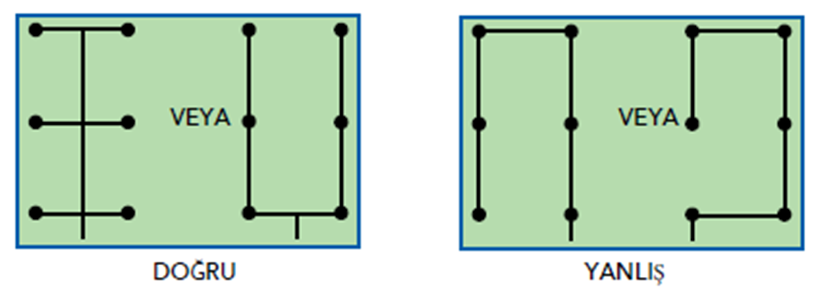

Bağımsız bölgelerde bulunan sprinkler başlıkları birleştirilmelidir. Birleştirme sırasında en az dönüş kullanılmasına dikkat edilmeli, mümkün olduğunca dik çizgiler çizilmelidir.
Sprinkler hattından bölge vanasına düz çizgi çizilmelidir.
Boru ölçülendirmesi için en sondaki başlıktan başlayarak, borunun taşıdığı su miktarına göre büyüyen çaplarda boru ölçülendirmesi yapılmalıdır.
Sistemin Montajı nasıl ilerler?

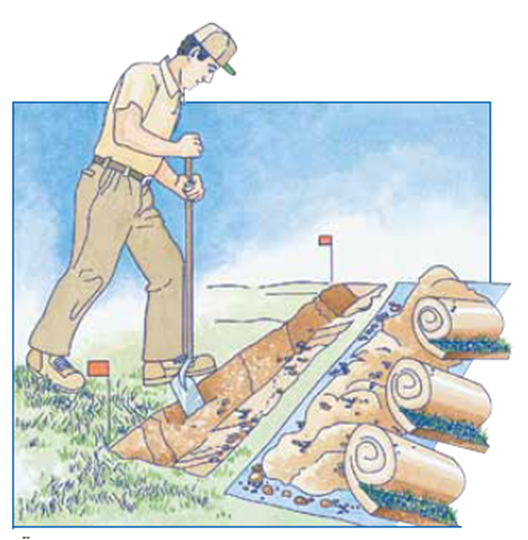

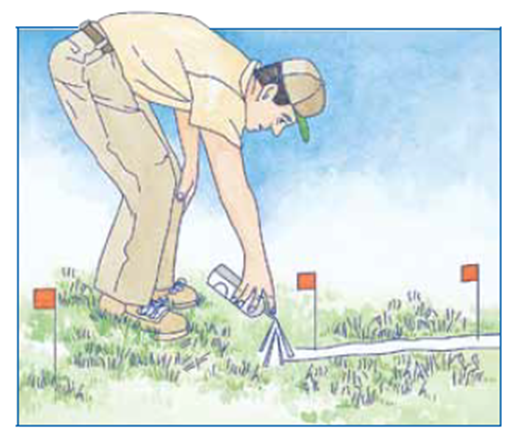

Sistem sahada tatbik edilirken, projeye uygun olarak sprinkler başlıklarının yeri bayraklar ile işaretlenmeli, ana ve lateral boruların geçtiği hatlar boya ile işaretlenmelidir.
İşaretlenmiş noktalar ve çizgiler 30 cm derinliğinde, maksimum 5 cm genişliğinde kazılmalıdır. Eğer kazılan bölgede çim bulunuyorsa, bitki rulolar haline çıkarılmalı ve tekrar serilmek üzere bekletilmelidir.
Boruları, kazıların yapıldığı bölgenin yanına, içerisine toprak vb. tıkanmaya neden olabilecek partiküller girmemesini sağlayarak yerleştirin. Kazıya göre boruları gerekli yerlerden kesebilirsiniz.

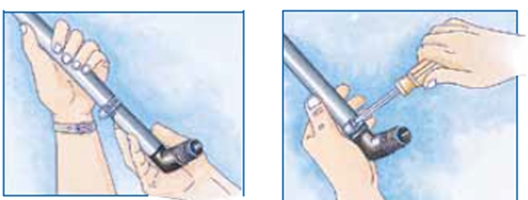

PVC borularda fitingslerin bağlantısı için özel bir solvent veya ısı kaynağı kullanılabilir.

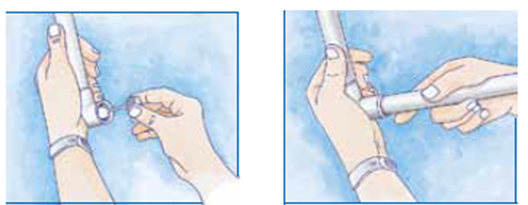

PE borularda boruya sıkıştırılarak takılabilen fitingsler kullanılabilir.

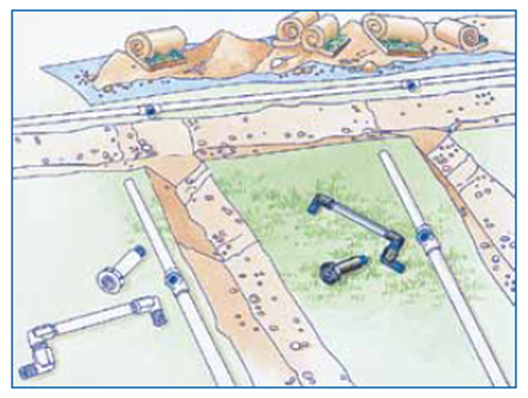

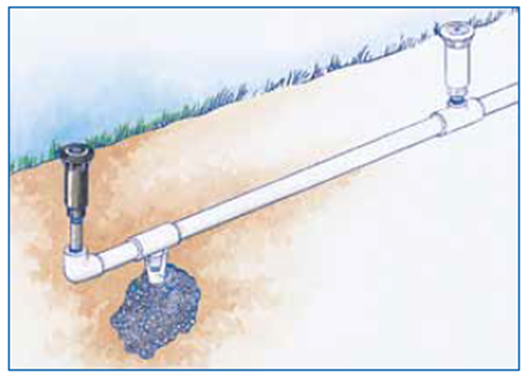

Uygun uzunluklarda hazırlanan ve fitingsler ile birleştirilen borular, daha önceden kazılan yerlere yatırılır ve sprinkler başlıkları ile birleştirilir.
Kazılan toprakla ve varsa çim ile üzereleri örtülür.
